插件可调电阻是指封装方式为插件封装的可调电阻。可调电阻是电阻的一类,其电阻值的大小可以人为调节,以满足电路的需要。

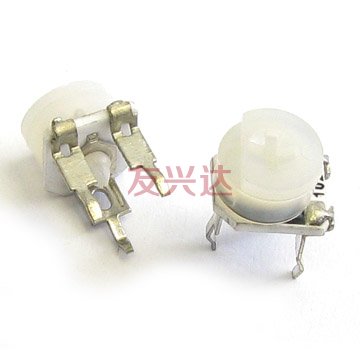

直插可调电阻的优缺点分析 1.相对于贴片可调电阻来说,直插可调电阻的体积要大很多,所用的材料会增加,插件可调电阻也不适合大规模的生产和封装。贴片可调电阻体积比较小,可以用在一些体积较小的产品上,插件可调电阻的元件体积较大,适合用在体积较大的产品上,插件可调电阻比贴片的性能较稳定一些,适合在一些恶劣的环境下工作。 2.DIP是插件式,属于THT插件类,二极管、电容电阻等基本都属于插件封装,插件可调电阻适合在PCB(印刷电路板)上穿孔焊接,操作方便。 插件可调电阻与封装面积之间的比值较大,故体积也较大。由于可调电阻容易发热为了方便散热一般都是插件封装,这种封装方式通过其上的两排引脚可插到主板上的插槽或焊接在主板上。 直插可调电阻在电路中所起的作用 插件可调电阻可以逐渐地改变和它串联的用电器中的电流,也可以逐渐地改变和它串联的用电器的电压,还可以起到保护用电器的作用。在实验中,它还起到获取多组数值的作用。插件可调电阻由于结构和使用的原因,故障发生率明显高于普通电阻器。插件可调电阻通常用于小信号电路中,在电子管放大器等少数场合也使用大信号可调电阻。 友兴达直插可调电阻展示 别称:立式陶瓷可调电阻,陶瓷插件可调电阻 直插可调电阻性能参数 阻值范围(Ohms) :100~500K 阻值偏差: ±20% 阻值变化特征: B 最高使用电压:AC30V 额定功率: 0.125W 转动噪音: 100Mv 残留阻值: R≤ 1kΩ, R01,R03≤ 10Ω R≥1kΩ, R01,R03<1%R 旋转角度 : 240°±10° 旋转力矩: 3~30mN•m 止档强度: 50 mN•m 直插陶瓷可调电阻环境特性 1.机械寿命Mechanical life 30圈阻值变化±10% 2.工作环境温度 Operating Temperature -40℃~125℃ 3.温度特性Temperature Characteristics ±3%,70℃放置5小时 4.温度系数TCR ±250ppm 5.焊锡耐热性Resistance to soldering heat 350℃、3秒,260℃、10秒 |
